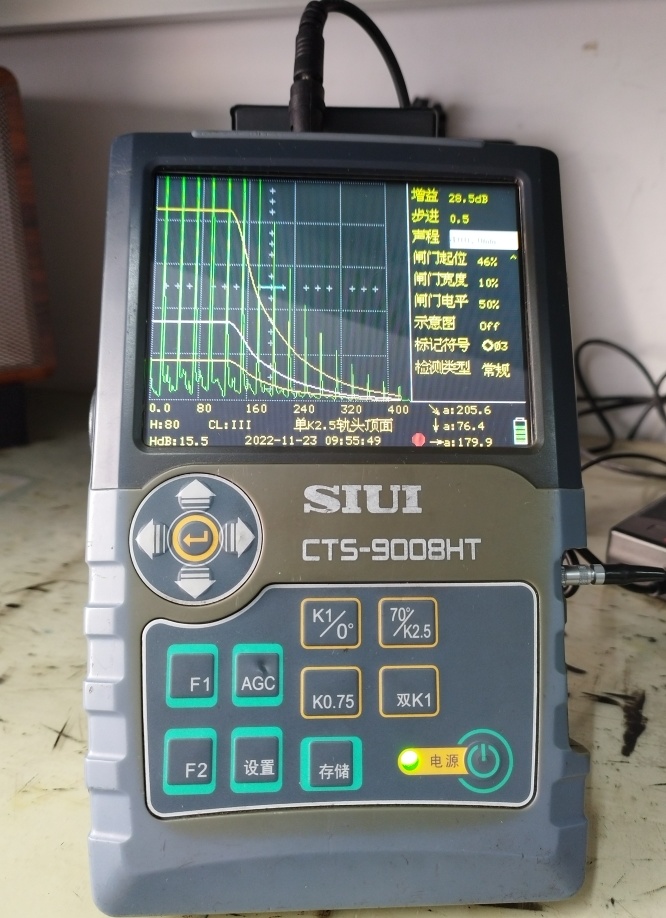

CTS-9008HT鋼軌焊縫探傷儀

CTS-9008HT鋼軌焊縫探傷儀

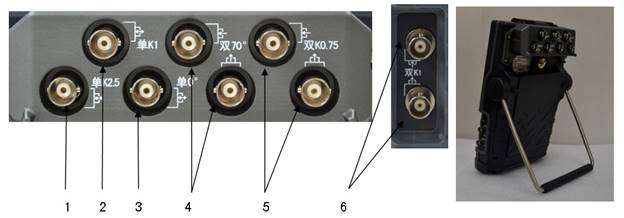

易操作：根據鋼軌焊縫探傷工藝要求量身定做的一款儀器，多通道工作，探測鋼軌焊縫不同區域時無需更換探頭、更改設置參數，一鍵轉換通道，便可完成焊縫軌頭、軌腰、軌底不同區域的檢測
    小體積：在5.7英寸顯示器的鋼軌焊縫探傷儀中，其體積最小
    輕重量：整機的重量包括電池僅1.4kg
    低功耗：電池極限可連續工作6小時以上
    高性能：主要技術指標如探傷靈敏度余量、垂直線性、水平線性、動態范圍等優于國家相關標準的要求
    多功能：具有USB接口、自動增益控制、DAC、閘門擴展、屏幕拷貝等功能
    B顯圖：具有焊縫B顯標記圖功能，用于在鋼軌焊縫工字型截面圖上對報警信號進行分布情況的自動標記；檢測過程具有步驟提示示意圖。檢測步驟及結果一目了然
    短片錄制：可選擇機內存儲或U盤存儲。機內存儲可轉存至U盤。上位機軟件具有短片文件回放及管理功能

產品介紹

•  極限采樣速率240MHz，測量分辨率0.1mm

•  工作頻率范圍0.5～8MHz，靈敏度余量高達65dB

•  向?qū)酵ǖ肋x擇菜單，配合檢測步驟提示示意圖，檢測操作流程簡便快速

•  人性化的探傷報告，缺陷性質、傷損位置、加工工藝等快速地標注，后期分析直觀明了

•  20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號

•  焊縫B顯標記圖功能，在鋼軌焊縫截面圖上對報警信號進行分布情況的自動標記或手動標記

•  基于編碼器的串列式、雙K型掃查，焊縫截面缺陷報警圖一次掃查成像

•  配合峰值回波、圖像凍結功能，快速確定缺陷極限波，探傷更高效

•  DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便

•  基于編碼器掃查的PAC曲線功能，使不同深度的相同大小缺陷波幅自動調整，掃查圖像效果更接近實際

•  寬視角、高亮度、高清晰度的5.7″進口彩色TFT顯示屏，細節一覽無遺

•  不同的顏色方案，滿足不同使用場景和習慣的需求

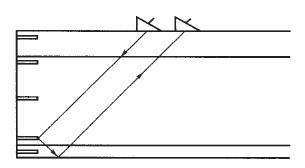

安裝掃查架至焊縫兩側的合適位置。調節掃查架探頭移動旋鈕，一前一后的串列探頭朝相反方向移動，按掃查示意圖，沿焊縫進行上下掃查。

單K2.5斜探頭	單K1斜探頭
使用單K2.5斜探頭，對GHT-5試塊B區的1～5號橫通孔制作DAC曲線，用一次波從鋼軌踏面和側面進行掃查。圖示為軌頭中缺陷的回波。	使用單K1斜探頭，用一次波由鋼軌踏面對軌腰進行正反向掃查。圖示為軌底處缺陷的回波。

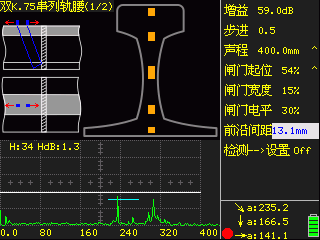

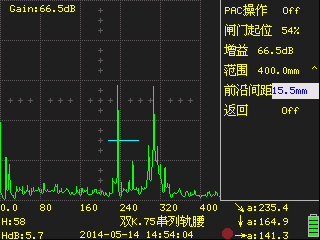

串列式雙K0.75斜探頭（A掃）	串列式雙K0.75斜探頭（A+B掃）
使用一對串列式放置的K0.75斜探頭，配合掃查架對軌腰進行掃查，圖示為GHT-la試塊上5號孔的回波。	圖示工字型區為GHT-la試塊上1～5號孔號孔的缺陷B掃圖。

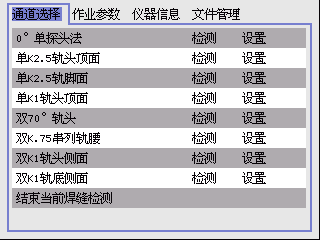

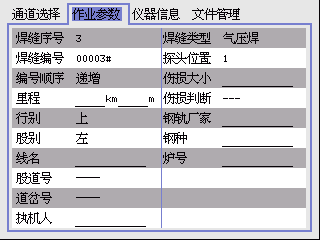

向?qū)酵ǖ肋x擇	探傷作業參數編輯
向?qū)酵ǖ肋x擇界面，檢測工藝流程一目了然。配合通道快捷鍵，操作高效而靈活。	探傷作業參數編輯，可快速地標注缺陷性質、傷損位置、加工工藝等參數，方便后期對探傷結果的分析和評判。

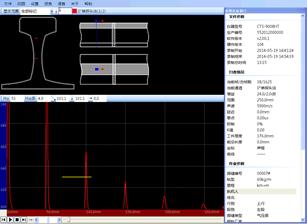

掃查過程全程記錄回放
掃查過程全程記錄?？稍谏衔粰C(jī)上進行回放、查詢、生成報告。

產品參數
